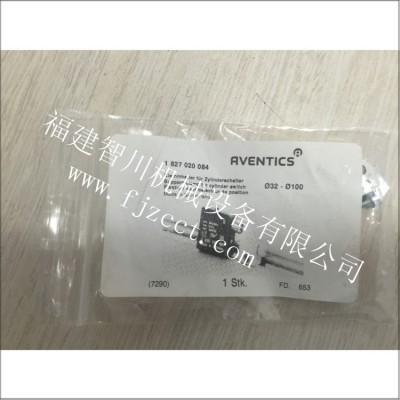

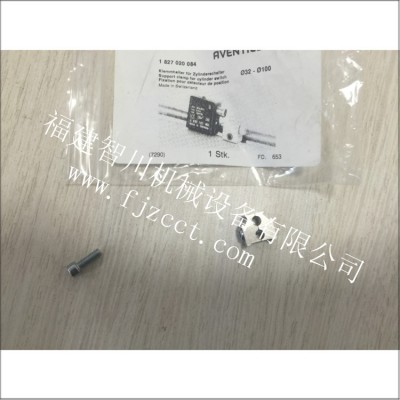

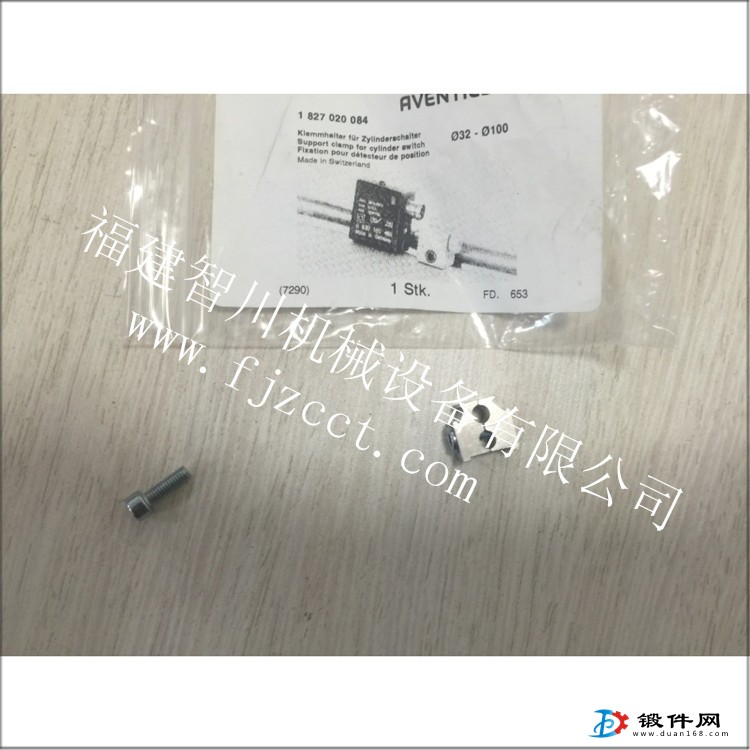

力士乐\气动\1827020084
该调节阀的输入控制信号为标准4～20mA电流，通过调节信号电流的大小控制液流的方向和流量大小。比例阀的中间位为12mA，此时阀的开度为0;12～20mA为正向开度控制（正向0～较大开度），12～4mA为反向开度控制（反向0～较大开度）。接口控制原理图见图4。
其流量输出稳态调节特性无中位死区，它允许的油液污染等级按NAS1638标准为7、8、9级，采用βx=75的过滤器就可以达到要求，它的滞
环≤0.2%，制造公差<10%，响应时间（信号）≤25ms，温漂在ΔT=40℃时，零点位移量<1%。负载腔达80%供油压力，工作频宽和性能已达高水准的伺服阀，而成本只是伺服阀的1/3。
二、故障分析
1、阀门反应速度太慢，动态失效，原因可能是阀太脏，节流孔被堵住，不过较好不要自己拆，应该找厂家配合清洗伺服阀。
2、油路通，却无法静载启动即系统无法平衡可能是密封件失效，更换密封件即可。
3、测试时油缸出现抖动，经过调试程序时发现放大器的增益太高，适当减小放大器的增益不会对系统有影响，不过也不能太低，否则系统可能会不稳定。高频响比例控制阀的调节主要是靠放大器的调节。
4、在调试过程中，遇到油缸速度低并且有时不能驱动的现象时，排除液压系统的故障后，经查找发现是由于伺服放大器的供电线路过长、且供电线路线径过小，使得阀门在工作时供电电流增加引起线路压降增大，从而使得到放大器的驱动电压低于系统要求的规定值使阀门无法被驱动。后更换了放大器的供电电缆（由4×0.75mm2更换为4×2.5mm2的控制电缆）后问题得以解决.
阿托斯：ATOS阿托斯比例溢流阀工作原理是：比例溢流阀通过弹簧力的大小改变溢流压力大大小变化，比例电磁铁作用在弹簧上的力可以按比例调整，所以就输入信号变化比例溢流阀的压力也会变化
普通溢流阀与比例溢流阀一样，都有一个阀芯，阀芯的一端是液压油产生的压力，另一端是机械力。普通溢流阀通过调节弹簧力，来调整液压压力。而比例溢流阀是电磁铁直接产生推力，作用在阀芯上，电磁铁上的输入电压可以在0-24伏之间变化，产生的推力就随之变化，从而得到连续变化的液压压力。
