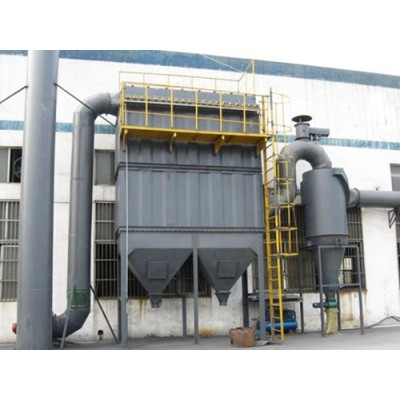

鄂尔多斯PPC(PPW、FMQD)气箱脉冲除尘器是综合了分室反吹和脉冲喷吹清灰等除尘器优点的新型 除尘器,克服了脉冲喷吹清灰和过滤同时进行导致清灰效果较差的缺点,由于其结构的特殊性,大大提高了除尘效率,延长了除尘布袋的使用寿命,是一种性能优良的脉冲除尘器,适用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收(除)尘系统中;也可用于煤磨收尘,但要增设防燃防爆措施,除尘器结构也要相应改变;还可用于含尘浓度特高气体的收尘;对于我国北方严寒地区,本除尘器在增加热保温装置后也能适用。
鄂尔多斯PPC(PPW、FMQD)气箱脉冲除尘器工作原理:含尘气体从收尘器进出风箱体中的进风口进入,经斜隔板转向至灰斗,同时气流速度变慢,由于惯性作用,气体中粗颗粉尘落入灰斗,细小尘粒随气流折而向上进入过滤室,粉尘附着于滤袋的外表,净化后的气体透过滤袋进入上部清洁室,由各分室清洁汇集经出风口,由收尘系统的主风机吸出而排入大气。
鄂尔多斯PPC(PPW、FMQD)气箱脉冲除尘器突出优势:该系列收尘器可根据现场工艺的实际情况,灵活设计在线或离线的 率均匀清灰系统,克服以上各种清灰方法的不足,可根据工艺需要和系统压力选择高压或低压、在线或离线脉冲清灰,脉冲阀工作寿命一般为5年以上,滤袋是2年以上,运作费用低,采用压缩气能源喷射引流,保证滤袋底部清灰压力。
鄂尔多斯PPC(PPW、FMQD)气箱脉冲除尘器技术参数:
型号 | 处理风量(m?/min) | 滤袋风速(m/min) | 过滤面积(㎡) | 滤袋数(个) | 耗气量(m?/min) | 设备阻力(Pa) | 收尘效率(%) | 保温面积(㎡) | 重量(t) |
32-3 | 6912 | 1.0-1.2 | 96 | 96 | 0.27 | 1500-1700 | 99.8 | 26.5 | 2.4 |
32-4 | 9216 | 128 | 128 | 0.37 | 34 | 3.4 | |||
32-5 | 11520 | 160 | 160 | 0.48 | 41 | 4.4 | |||
32-6 32-4 32-5 | 13824 18432 23040 | 192 256 320 | 192 256 320 | 0.55 1.2 1.5 | 48.5 70 94 | 5.4 8.9 10.8 | |||
64-6 | 27648 | 384 | 384 | 1.8 | 118 | 11.7 | |||
64-7 | 32256 | 448 | 448 | 2.1 | 142 | 13.8 | |||
64-8 | 36864 | 512 | 512 | 2.4 | 166 | 14.5 | |||
96-4 | 27648 | 384 | 384 | 1.2 | 110 | 11.7 | |||
96-5 | 34560 | 480 | 480 | 1.5 | 120 | 13.8 | |||
96-6 96-7 96-8 96-9 96-2*5 | 41472 48384 55296 62208 69120 | 576 672 768 864 960 | 576 672 768 864 960 | 1.8 2.4 2.4 2.7 3.0 | 130 140 150 160 175 | 15.5 47.2 20.2 21.6 21.0 | |||
96-2*6 | 82944 | 1152 | 1152 | 3.4 | 210 | 25.2 | |||
96-2*7 | 96768 | 1344 | 1344 | 4.2 | 245 | 29.4 | |||
96-2*8 | 110592 | 1536 | 1536 | 4.8 | 280 | 33.6 | |||
96-2*9 | 124416 | 1728 | 1728 | 5.4 | 315 | 37.8 | |||
96-2*10 128-6 128-9 128-10 | 138240 69120 103680 115200 | 1920 690 1440 1600 | 1920 768 4452 1280 | 6.0 3.6 5.4 6.0 | 350 125 196 205 | 42.0 20.1 26.4 28.9 | |||
128-2*6 | 138240 | 1920 | 1536 | 7.0 | 232 | 36.6 | |||
128-2*7 | 161280 | 2240 | 1792 | 8.3 | 247 | 43.9 | |||
128-2*8 | 184320 | 2560 | 2048 | 9.5 | 262 | 50.0 | |||
128-2*9 | 207360 | 2880 | 2304 | 10.7 | 277 | 55.4 | |||
128-2*10 128-2*11 128-2*12 128-2*13 | 230400 253440 276480 299520 | 3200 3520 3840 4160 | 2560 2516 3072 3328 | 12 13.4 14.3 15.5 | 292 307 322 337 | 60.0 65.4 72.0 78.0 | |||
128-2*14 | 322560 | 4480 | 3584 | 16.7 | 352 | 84.0 |
