9Cr2Mo材料为典型的Cr2系冷轧辊用钢。主要在工业当中用于制造冷轧用的辊、压扎辊、冷冲模及冲头等锻件。但是许多人表示并不了解9Cr2Mo热处理工艺的方法，所以下面主要给大家讲述9Cr2Mo热处理工艺的方法，希望对大家有所帮助。
1、球化退火：790~810℃加热，650~670℃℃等温，≤500℃出炉空冷；

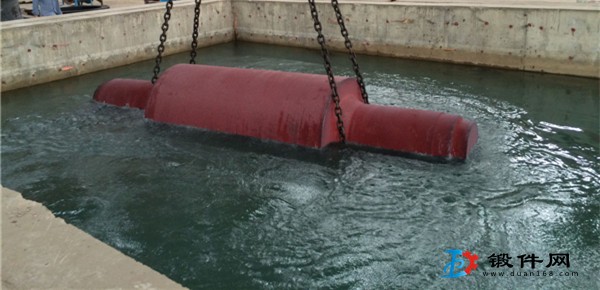

2、淬火：加热温度=880~900℃，淬火冷却：根据不同的锻件结构，不同的要求，可以采用水、PAG淬火液、油等冷却介质。
注：此锻件材料为典型的Cr2系冷轧辊用钢。
3、临界点温度 (近似值)：Ac1 =740°C 、 Ar1 =700°C、 Accm :850°C
4、冷压毛坯普通软化规范：(820±10)°c ×3 ~4h, 以.≤15°C /h的冷却速度, 随炉缓冷至≤650°C, 出炉空冷。
5、冷压毛坯等温球化软化规范：(820±10)°C ×3 ~4h, (720 ±10) °C ×6 ~8h, 再随炉缓冷至≤600°C, 出炉空冷。处理前硬度≤217HBW, 处理后硬度≥170HBW。
6、正火规范：正火温度 900 ~920°C, 硬度 302 -388HBW。
7、成批等温球化退火规范：790 ~810°C ×2 ~3h, 炉冷, 7O0 -720°C ×3 ~4h, 硬度≤217HBW, 珠光体组织2-5 级, 网状碳化物等级≤2 级。
8、锻件淬火、回火规范
1.淬火温度 830 - 850°C, 硬度 62 ~65HRC, 回火温度 130 ~150°C, 硬度 62 ~65HRC。
2.淬火温度 840 ~ 860°C, 硬度 61~63HRC, 回火温度 150 ~170°C, 硬度 60 ~62HRC。
