1 快开法兰设计
1.1受力分析

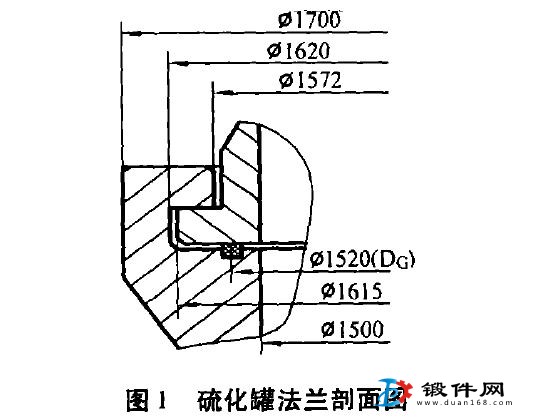

图1 硫化罐法兰剖面图

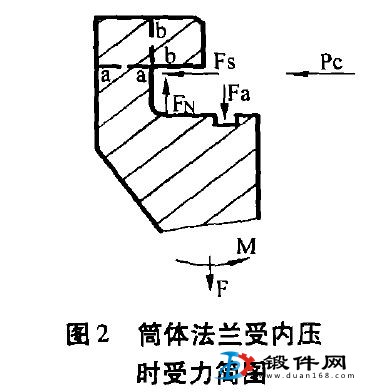

图2简体法兰受内压时受力简图

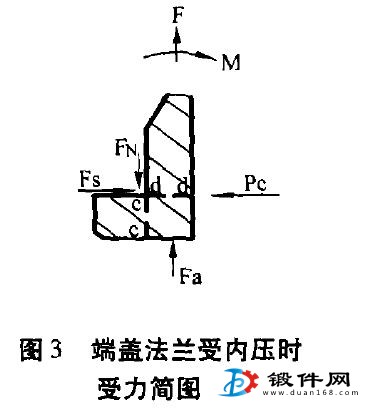

图3端盖法兰受内压时受力简图
图1所示为内径为1500mm的硫化罐法兰剖面图,该配对法兰分别连接硫化罐的椭圆形端盖和圆柱形简体,法兰材料选用20号锻钢,设计内压为0.8MPa,设计温度为175℃,图2和图3分别为简体法兰和端盖法兰受内压时的受力简图。
图中:PC为设计压力;
F为内压引起的总轴向力;
M为截面处弯矩;
Fa为预紧状态下的密封轴向力。
FN,FX分别为接触力的轴向和径向分力。从上面分析可以看出:简体法兰的a-a环向截面受弯曲应力和拉应力的作用,b-b环向截面受弯曲应力和剪应力的作用,设计计算时,必须对a-a和b-b环向截面分别进行应力校核。端盖法兰的c-c环向截面受弯曲应力和剪应力的作用,d-d环向截面受弯曲应力和拉应力的作用,设计计算时,必须对c-c和d-d环向截面分别进行应力校核。
1.2设计计算

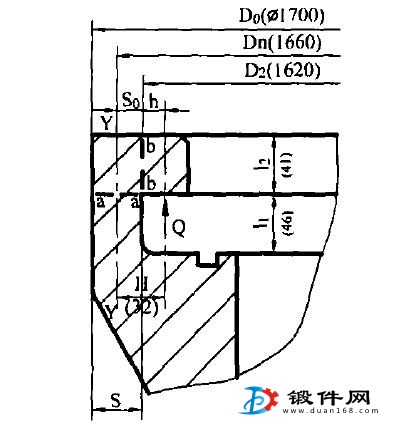

图4端盖法兰的结构尺寸

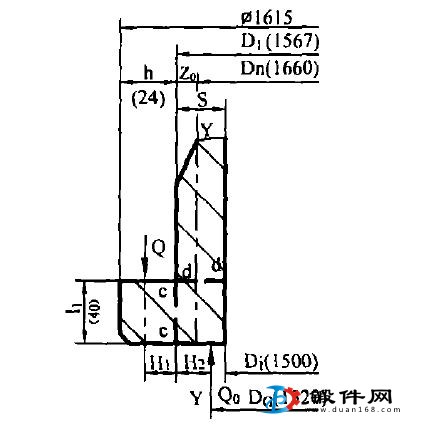

图5 简体法兰的结构尺寸
设计时,先确定端盖法兰和简体法兰的结构尺寸,然后分别对作用于简体法兰a-a环向截面的当量应力和b-b环向截面的当量应力进行强度校核。由校核结果,调整其不合理的结构尺寸,然后再计算,直至各部分应力水平和相互尺寸都比较合理为止。
2结束语
由以上计算结果知道,法兰各截面所受到的当量应力与许用应力已经比较接近,故本设计各结构尺寸是合理的。
