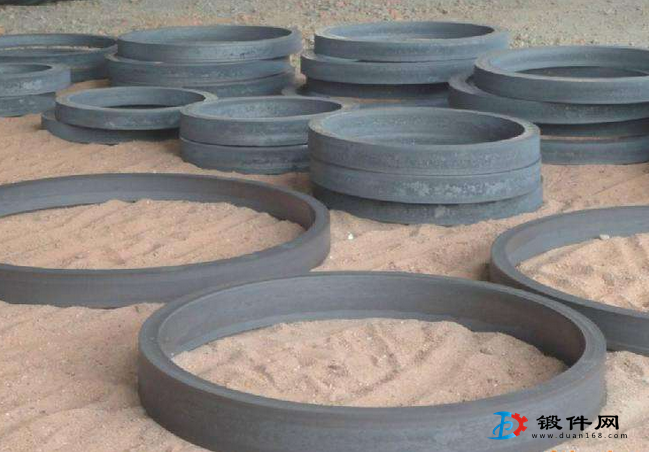

锻件从终锻温度冷却到室温的过程称为锻后冷却
1、内应力
①温度应力
锻件冷却时内外温差引起。表面降温快，内部降温慢，表里收缩不同，从而造成温度应力。
②组织应力
有同素异构的金属，冷却时有相变发生，相变前后组织的比容发生变化，而锻件表里相变时间不同，因而引起组织应力。
③残余应力
锻件在锻压成形过程中的变形不均匀和冷变形强化而引起，如不能通过再结晶软化将其消除，便成为残余应力而保留下来。
2、锻件裂纹
上述三种应力叠加，如果超过材料的抗拉强度，便会导致锻件产生裂纹。
3、锻件变形
锻件冷却过程中，若相对的两面冷却速度不一致，便会因温差和组织转变先后的不同而导致锻件发生翘曲变形。
4、异常组织
①含氢的钢材，冷却过程中在氢和组织应力的共同作用下，会使锻件内部出现许多不连续的白色点状裂纹，叫做白点
②奥氏体不锈钢若在800?550℃范围内缓冷，会有大量含铬的碳化物沿晶界析出，使晶界产生贫铬现象，降低钢的抗晶间腐蚀能力。
