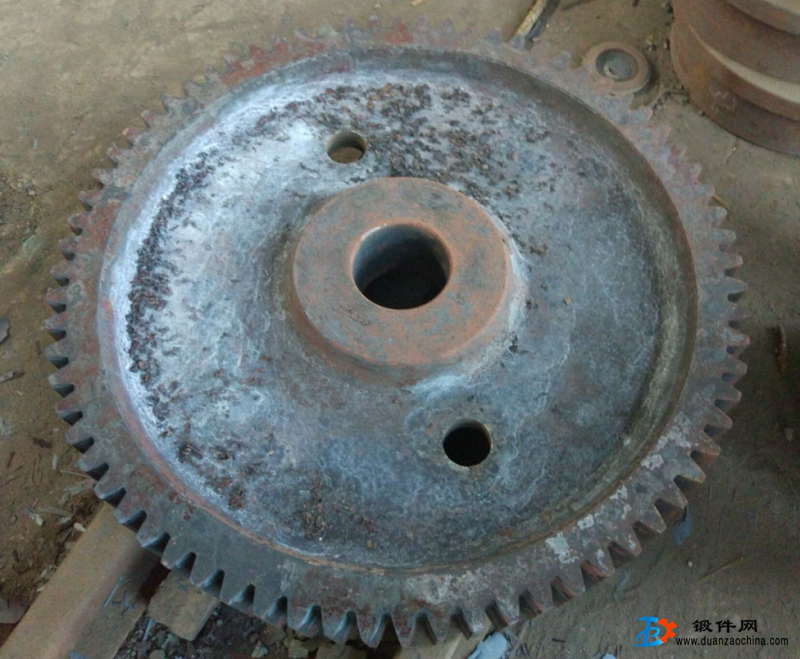

齿轮锻件在锻件厂生产中，都需要进行热处理，通过加热、保温和冷却的手段，以获得预期组织和性能的要求，锻件加工厂家介绍齿轮锻件的热处理方法有以下几种。
1、齿轮锻件表面淬火：常用于中碳钢和中碳合金钢，如45、40Cr钢等。表面淬火后，齿面硬度一般为40～55HRC。特点是抗疲劳点蚀、抗胶合能力高，耐磨性好。由于齿心部末淬硬，齿轮锻件仍有足够的韧性，能承受不大的冲击载荷。
2、齿轮锻件渗碳淬火：常用于低碳钢和低碳合金钢，如20、20Cr钢等。渗碳淬火后齿面硬度可达56～62HRC，而齿心部仍保持较高的韧性，齿轮锻件的执弯强度和齿面接触强度高，耐磨性较好，常用于受冲击载荷的重要齿轮传动。齿轮锻件经渗碳淬火后，轮齿变形较大，应进行磨齿。
3、齿轮锻件渗氮：渗氮是一种表面化学热处理。渗氮后不需要进行其他热处理，齿面硬度可达700～900HV。由于渗氮处理后的齿轮硬度高，工艺温度低，变形小，故适用于内齿轮和难以磨削的齿轮，常用于含铬、铜、铅等合金元素的渗氮钢，如38CrMoAlA。
4、齿轮锻件调质：调质一般用于中碳钢和中碳合金钢，如45、40Cr、35SiMn钢等。调质处理后齿面硬度一般为220～280HBS。因硬度不高，轮齿锻件精加工可在热处理后进行。
5、齿轮锻件正火：正火能消除内应力，细化晶粒，改善力学性能和切削性能。机械强度要求不高的齿轮锻件可采用中碳钢正火处理，大直径的齿轮锻件可采用铸钢正火处理。
一般要求的齿轮锻件传动可采用软齿面齿轮。为了减小胶合的可能性，并使配对的大小齿轮寿命相当，通常使小齿轮齿面硬度比大齿轮齿面硬度高出30-50HBS。对于高速、重载或重要的齿轮锻件的传动，可采用硬齿面齿轮组合，齿面硬度可大致相同。
