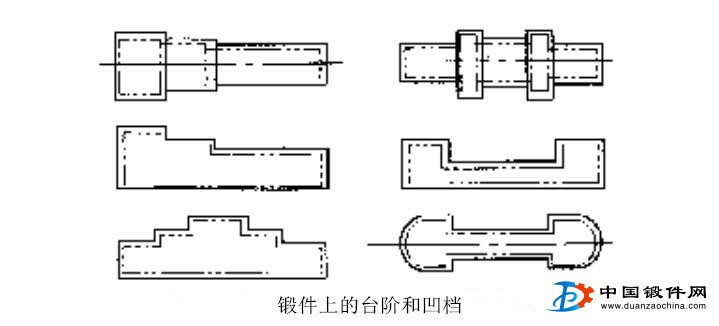

台阶是指在同一投影面上，具有向同一方向渐增或渐减的阶梯形几何特征的部分；凹档是指在同一投影面上，同一方向上某一中间部分的高度小于其相邻两部分高度的凹下部分。

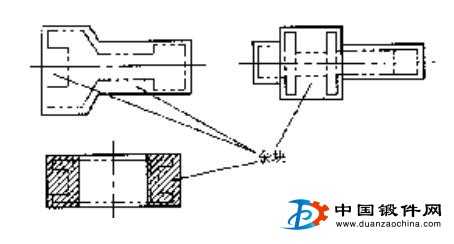

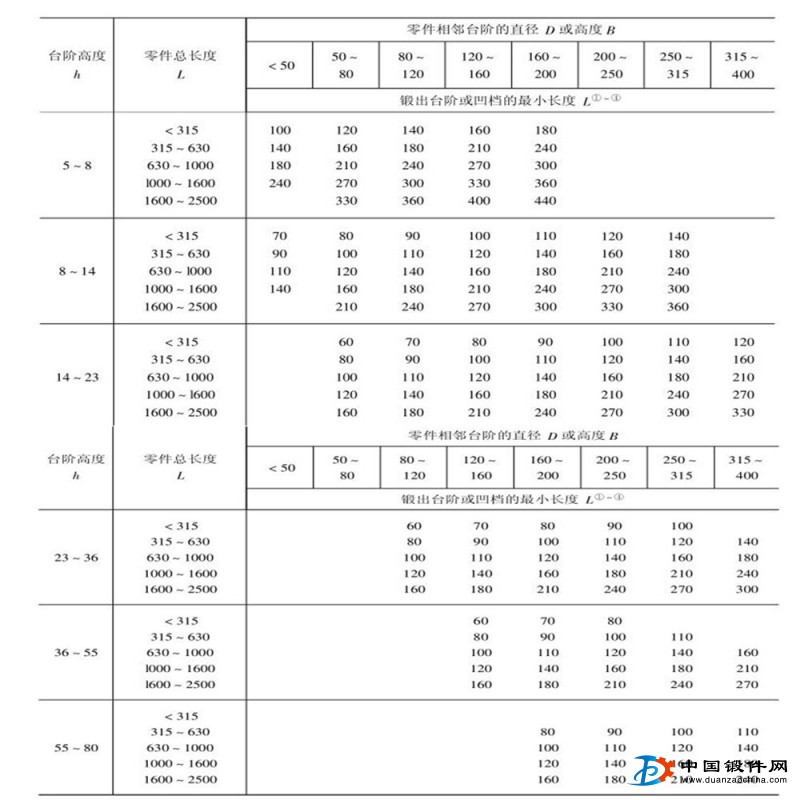

台阶和凹档的几何参数的设计，主要是限制其允许的高度和最小长度，以保证锻件顺利成形。台阶和凹档的锻出条件应满足下表的要求，如不能满足表中条件时，应添加余块，如下图。对特别复杂的锻件应根据具体情况单独确定。
注：外形特别复杂的锻件，其台阶与凹档是否锻出，由锻件设计者视具体情况确定。
发布日期：2017-07-09 来源：锻件网 浏览次数：399
台阶是指在同一投影面上，具有向同一方向渐增或渐减的阶梯形几何特征的部分；凹档是指在同一投影面上，同一方向上某一中间部分的高度小于其相邻两部分高度的凹下部分。
台阶和凹档的几何参数的设计，主要是限制其允许的高度和最小长度，以保证锻件顺利成形。台阶和凹档的锻出条件应满足下表的要求，如不能满足表中条件时，应添加余块，如下图。对特别复杂的锻件应根据具体情况单独确定。
注：外形特别复杂的锻件，其台阶与凹档是否锻出，由锻件设计者视具体情况确定。
